三轴电缆组件
接头1：1/4-28 四孔插头
接头2：3×BNC 插头（X/Y/Z）
温度范围：-195 ～ +200°C
电缆长度：3.05 m

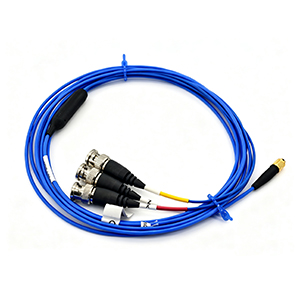

PCB® 010G10 三轴电缆组件，4 芯屏蔽 FEP 信号传输电缆（1/4-28 四孔插头转 3×BNC 插头，10 ft）。
一、产品概述
010G10 是一款用于三轴 ICP® 传感器的 4 芯屏蔽电缆组件，采用蓝色 FEP 护套，长度 10 ft（3.05 m）。电缆型号为 010，4 根 30 AWG 镀银铜合金绞线（7 股 38 AWG）绞合成束，绝缘层为挤出 TFE，整束采用镀银铜编织屏蔽（覆盖率 ≥90%）。传感器端为 1/4-28 四孔插头（AY），采集端分出 3 根 BNC 插头并标识 X/Y/Z，用于三方向同步测量。
该电缆护套直径 2.54 mm，最小弯曲半径 25.4 mm，工作温度范围 -195 ～ +200°C，重量 14.6 gm/m，导体间电容 52.4 pF/m、导体对屏蔽电容 84.6 pF/m，额定电压 160 V（rms）。适用于 ICP® 三轴加速度传感器的 X/Y/Z 三通道同步信号传输。
二、产品特点
* 4 芯绞合束结构，专为三轴 ICP® 传感器设计
* FEP 蓝色护套，耐温范围 -195 ～ +200°C
* 整束镀银铜编织屏蔽（≥90%），抗干扰性能好
* 1/4-28 四孔插头连接传感器，3×BNC（X/Y/Z）接采集端
* 导体间/对屏蔽电容低，串扰小，利于多通道同步测量
* 10 ft（3.05 m）标准长度，满足大多数测试场景
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 010G10 |
| 性能特性 | ||
| 导体数量 | 4 | |
| 电缆类型 | 多芯屏蔽（绞合束） | |
| 环境特性 | ||
| 温度范围 | °C | -195 ～ +200 |
| 电气特性 | ||
| 电容（导体间 @21°C） | pF/m | 52.4 |
| 电容（导体对屏蔽/排流 @21°C） | pF/m | 84.6 |
| 额定电压（rms，最大） | V | 160 |
| 物理特性 | ||
| 护套直径 | mm | 2.54 |
| 护套材料 | FEP | |
| 护套颜色 | 蓝色 | |
| 导体结构 | 绞线，7 股 38 AWG | |
| 导体材料 | 镀银铜合金 | |
| 导体直径（30 AWG） | mm | 0.31 |
| 绝缘材料 | 挤出 TFE | |
| 屏蔽类型 | 整束编织屏蔽，覆盖率 ≥90% | |
| 屏蔽材料 | 镀银铜 | |
| 最小弯曲半径 | mm | 25.4 |
| 电缆重量 | gm/m | 14.6 |
| 电缆长度 | m | 3.05（10 ft） |
| 接头（端1） | 1/4-28 四孔插头（AY） | |
| 接头（端2） | 3×BNC 插头（JW，X/Y/Z 标识） | |
