低噪声三轴电缆组件
接头1：1/4-28 四孔插头
接头2：3×BNC 插头（X/Y/Z）
温度范围：-195 ～ +200°C
电缆长度：3.05 m

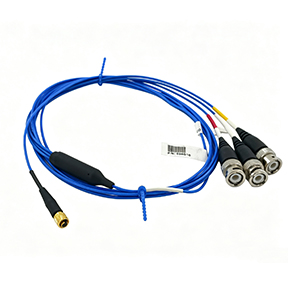

PCB® 034G10 低噪声三轴电缆组件，4 芯低噪声屏蔽 FEP 信号传输电缆（1/4-28 四孔插头转 3×BNC 插头，10 ft）。
一、产品概述
034G10 是一款用于三轴 ICP® 传感器的低噪声 4 芯屏蔽电缆组件，采用蓝色 FEP 护套，长度 10 ft（3.05 m）。电缆型号为 034，4 根 34 AWG 镀银铜实心线，绝缘层为 PTFE，并采用石墨浸渍 PTFE 带低噪声处理；屏蔽层为镀银线编织屏蔽（覆盖率 ≥90%）。传感器端为 1/4-28 四孔插头（AY），采集端分出 3 根 BNC 插头并标识 X/Y/Z。
该电缆护套直径 1.96 mm，最小弯曲半径 25.4 mm，工作温度范围 -195 ～ +200°C，拉拔强度 90 N，重量 8.31 gm/m，噪声电平<30 mV（pk-pk），导体间电容 46 pF/m、导体对屏蔽电容 82 pF/m，额定电压 160 V（rms）。轻量化低噪声设计适合对微弱信号敏感的三轴 ICP® 加速度测量应用。
二、产品特点
* 低噪声 4 芯绞合束结构，专为三轴 ICP® 传感器设计
* 石墨浸渍 PTFE 带低噪声处理，噪声电平<30 mV（pk-pk）
* FEP 蓝色护套，耐温范围 -195 ～ +200°C
* 整束镀银编织屏蔽（≥90%），抗干扰性能好
* 1/4-28 四孔插头连接传感器，3×BNC（X/Y/Z）接采集端
* 重量仅 8.31 gm/m，轻量化设计，适合敏感测量
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 034G10 |
| 性能特性 | ||
| 导体数量 | 4 | |
| 电缆类型 | 多芯屏蔽-低噪声（绞合束） | |
| 环境特性 | ||
| 温度范围 | °C | -195 ～ +200 |
| 拉拔强度 | N | 90 |
| 电气特性 | ||
| 电容（导体间 @21°C） | pF/m | 46 |
| 电容（导体对屏蔽/排流 @21°C） | pF/m | 82 |
| 额定电压（rms，最大） | V | 160 |
| 噪声电平（pk-pk） | mV | <30 |
| 物理特性 | ||
| 护套直径 | mm | 1.96 |
| 护套材料 | FEP | |
| 护套颜色 | 蓝色 | |
| 导体结构 | 实心 | |
| 导体材料 | 镀银铜 | |
| 导体直径（34 AWG） | mm | 0.15 |
| 绝缘材料 | PTFE | |
| 屏蔽类型 | 编织屏蔽，覆盖率 ≥90% | |
| 屏蔽材料 | 镀银线（40 AWG） | |
| 低噪声处理（绝缘外） | 石墨浸渍 PTFE 带 | |
| 最小弯曲半径 | mm | 25.4 |
| 电缆重量 | gm/m | 8.31 |
| 电缆长度 | m | 3.05（10 ft） |
| 接头（端1） | 1/4-28 四孔插头（AY） | |
| 接头（端2） | 3×BNC 插头（JW，X/Y/Z 标识） | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
