低噪声同轴电缆组件
接头1：10-32 同轴插头
接头2：10-32 同轴插头
温度范围：-196 ～ +260°C
电缆长度：3.05 m

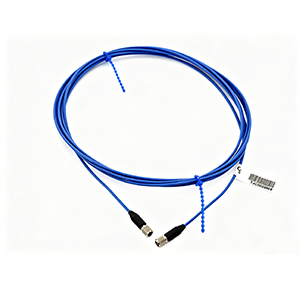

PCB® 003A10 低噪声同轴电缆组件，低噪声同轴信号传输电缆（10-32 同轴插头转 10-32 同轴插头，10 ft）。
一、产品概述
003A10 是一款低噪声同轴电缆组件，采用蓝色 TFE（聚四氟乙烯）护套，长度 10 ft（3.05 m），两端均为 10-32 同轴插头。电缆型号为 003，阻抗 56 Ohm（±4 Ohm），电容 99 pF/m，导体为 29 AWG 镀镍铜包钢实心线，绝缘层为挤出 TFE，屏蔽层为镀镍线编织屏蔽（覆盖率 ≥90%），并采用液态石墨与石墨浸渍 PTFE 带双重低噪声处理。
该电缆护套直径 2.01 mm，最小弯曲半径 25.4 mm，工作温度范围 -196 ～ +260°C，拉拔强度 330 N，重量 9.5 gm/m。低噪声结构使其适用于电荷输出传感器、高阻抗信号及 ICP® 传感器等微弱信号的传输，两端 10-32 同轴插头适配电荷型与 ICP® 传感器。
二、产品特点
* 低噪声同轴结构，噪声电平 ≤3 mV（pk-pk），适合微弱信号
* 液态石墨 + 石墨浸渍 PTFE 带双重低噪声处理
* 蓝色 TFE 护套，耐温范围 -196 ～ +260°C
* 镀镍铜包钢实心导体与镀镍编织屏蔽（≥90%）
* 两端 10-32 同轴插头，适配电荷输出与 ICP® 传感器
* 10 ft（3.05 m）标准长度，满足大多数测试场景
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 003A10 |
| 性能特性 | ||
| 导体数量 | 1 | |
| 电缆类型 | 同轴-低噪声 | |
| 环境特性 | ||
| 温度范围 | °C | -196 ～ +260 |
| 拉拔强度 | N | 330 |
| 电气特性 | ||
| 阻抗（±4 Ohm） | Ohm | 56 |
| 电容（±2 pF/ft） | pF/m | 99 |
| 绝缘电阻（@50 V） | TΩ | >1 |
| 噪声电平（pk-pk） | mV | ≤3 |
| 物理特性 | ||
| 护套直径 | mm | 2.01 |
| 护套材料 | TFE | |
| 护套颜色 | 蓝色 | |
| 导体结构 | 实心 | |
| 导体材料 | 镀镍铜包钢 | |
| 导体直径（29 AWG） | mm | 0.279 |
| 绝缘材料 | 挤出 TFE | |
| 屏蔽类型 | 编织屏蔽，覆盖率 ≥90% | |
| 屏蔽材料 | 镀镍线 | |
| 低噪声处理（导体外） | 液态石墨 | |
| 低噪声处理（绝缘外） | 石墨浸渍 PTFE 带 | |
| 最小弯曲半径 | mm | 25.4 |
| 电缆重量 | gm/m | 9.5 |
| 电缆长度 | m | 3.05（10 ft） |
| 接头（端1） | 10-32 同轴插头（EB） | |
| 接头（端2） | 10-32 同轴插头（EB） | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
