同轴电缆组件
接头1：10-32 同轴插头
接头2：BNC 插头
温度范围：-90 ～ +204°C
电缆长度：3.05 m

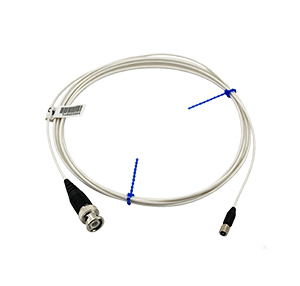

PCB® 002C10 同轴电缆组件，通用同轴信号传输电缆（10-32 同轴插头转 BNC 插头，10 ft）。
一、产品概述
002C10 是一款通用同轴电缆组件，采用白色 FEP（氟化乙烯丙烯）护套，长度 10 ft（3.05 m），两端分别为 10-32 同轴插头与 BNC 插头。电缆型号为 002，阻抗 50 Ohm（±2 Ohm），电容 95 pF/m，导体为 30 AWG 镀银铜包钢绞线（7 股 38 AWG），绝缘层为挤出 PTFE，屏蔽层为镀银线编织屏蔽（覆盖率 ≥95%），适用于 ICP® 传感器、低阻抗电压信号及测试测量系统的信号传输。
该电缆护套直径 1.9 mm，最小弯曲半径 20 mm，工作温度范围 -90 ～ +204°C，拉拔强度 220 N，重量 9.23 gm/m。10-32 同轴插头可直接连接 ICP® 传感器，BNC 插头端兼容常见采集设备与信号适调仪，是实验室和现场测试的通用连接方案。
二、产品特点
* 50 Ohm 阻抗同轴电缆，适用于高频信号传输
* FEP 白色护套，耐温范围 -90 ～ +204°C，环境适应性强
* 镀银铜包钢导体，信号传输性能稳定
* 挤出 PTFE 绝缘，镀银线编织屏蔽（≥95%），抗干扰能力优秀
* 10-32 同轴插头端适配 ICP® 传感器，BNC 插头端适配采集设备
* 10 ft（3.05 m）标准长度，满足大多数测试场景
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 002C10 |
| 性能特性 | ||
| 导体数量 | 1 | |
| 电缆类型 | 同轴 | |
| 环境特性 | ||
| 温度范围 | °C | -90 ～ +204 |
| 拉拔强度 | N | 220 |
| 电气特性 | ||
| 阻抗（±2 Ohm） | Ohm | 50 |
| 电容 | pF/m | 95 |
| 物理特性 | ||
| 护套直径 | mm | 1.9 |
| 护套材料 | FEP | |
| 护套颜色 | 白色 | |
| 导体结构 | 绞线，7 股 38 AWG | |
| 导体材料 | 镀银铜包钢 | |
| 导体直径（30 AWG） | mm | 0.305 |
| 绝缘材料 | 挤出 PTFE | |
| 屏蔽类型 | 编织屏蔽，覆盖率 ≥95% | |
| 屏蔽材料 | 镀银线 | |
| 最小弯曲半径 | mm | 20 |
| 电缆重量 | gm/m | 9.23 |
| 电缆长度 | m | 3.05（10 ft） |
| 接头（端1） | 10-32 同轴插头（EB） | |
| 接头（端2） | BNC 插头（AC） | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
