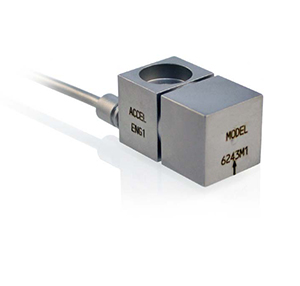

6243M1/6243M2 型超高温压电加速度传感器

Meggitt  6243M1/6243M2 型超高温压电加速度传感器专为飞机和地面燃气轮机等极端高温环境精心打造，在关键领域的设备监测中发挥着重要作用。

一、产品描述

Meggitt  6243M1 和 6243M2 压电加速度传感器专为极端高温环境设计，可在飞机和地面燃气轮机等设备中稳定运行。其中，6243M1 的敏感轴与安装螺丝在同一直线上，6243M2 的敏感轴则垂直于安装螺丝。这两款传感器均采用梅吉特的 MC2 剪切模式晶体，传感元件和内置屏蔽层与外壳相互隔离，能有效减少外界干扰。

它们可在 + 1200°F（+650°C）的高温下持续稳定工作，在特定情况下，还能在 + 1400°F（+760°C）的环境中间歇性运行（间歇性运行指 30 分钟内运行 5 分钟）。传感器体积小巧、重量轻，便于在空间狭小的地方安装，且对结构支撑要求较低。

传感器配备客户指定长度的内置硬线电缆，标准长度为 120 英寸。电缆为三轴结构，信号正负引线通过 10 - 32 同轴插座连接，该连接器可在最高 + 900°F（+482°C）的环境中正常工作。

型号定义：6243MX - ZZZ，其中 6243MX 为基本型号，ZZZ 代表电缆长度（单位：英寸）。

二、关键特性与优势

1. 耐高温性能卓越：能够在 + 1200°F（+650°C）的高温下持续稳定运行，甚至可在 + 1400°F（+760°C）的环境中间歇性工作，适应极端恶劣的高温工况。

2. 内置硬线电缆：方便连接，且长度可根据客户需求定制，标准长度为 120 英寸。

3. 密封设计：采用密封工艺，有效抵御外部环境干扰，确保内部元件稳定运行。

4. 稳定输出：不会出现热释电或热速度尖峰现象，保证测量数据的准确性和稳定性。

5. 安装便捷：单螺栓安装方式，操作简单；同时具备接地隔离功能，提高安装安全性。

三、应用领域

1. 航空航天：用于飞机发动机的实时监测，通过精确测量振动数据，保障飞行安全。

2. 能源电力：在燃气轮机的运行监测中发挥关键作用，确保能源生产设备稳定高效运行。

3. 核能行业：应用于核设施相关监测，助力维护核能系统的安全稳定。

四、技术规格

除非另有说明，以下性能规格均为在 + 75°F（+24°C）下的典型值。

1. 动态特性

• 电荷灵敏度：典型值为 5.5pC/g，公差为 ±0.5pC/g。

• 谐振频率：典型值为 11kHz，最小值为 9kHz。

• 幅值响应：在 ±5% 范围内，频率响应为 1Hz 至 2000Hz；在 ±10% 范围内，频率响应为 1Hz 至 3000Hz；在 ±3dB 范围内，频率响应为 1Hz 至 6000Hz。

• 温度响应：详见典型曲线，在 + 1200°F（650°C）时，最大 / 最小偏差为 ±15%。

• 横向灵敏度：≤5%。

• 幅值线性度（每 500g，0 至 2000g）：1%。

2. 电气特性

• 输出极性：当加速度方向与设备上箭头所指方向一致时，产生正输出。

• 电阻：在 1200°F 时，引脚间电阻≥10kΩ；引脚与外壳之间的隔离电阻≥500kΩ；1200°F（650°C）时，硬线电缆两处电阻为 100kΩ - ft。

• 电容：传感器（不含硬线电缆）电容为 50pF；硬线电缆中心导体与内屏蔽层之间的电容为 100pF/ft（328pF/m）。

• 介电强度：500V。

• 接地方式：信号回路与外壳隔离。

3. 环境特性

• 温度范围：传感器 / 硬线电缆连续工作温度范围为 -65°F 至 + 1200°F（-55°C 至 + 650°C）；间歇性工作温度范围为 -65°F 至 + 1400°F（-55°C 至 + 760°C）；连接器工作温度范围为 -65°F 至 + 900°F（-55°C 至 + 482°C）。

• 湿度：产品整体密封，防潮性能良好。

• 正弦振动极限：500g。

• 冲击极限：2000g。

4. 物理特性

• 尺寸：详见轮廓图。

• 重量（不含电缆）：30 克（1.1 盎司）。

• 外壳材料：采用 Inconel 材质，具有良好的耐高温和耐腐蚀性。

• 硬线电缆：三轴结构，直径 0.095 英寸（2.41 毫米），为矿物绝缘硬线；电缆最小弯曲半径为 0.25 英寸。

• 连接器：10 - 32 同轴连接器。

• 安装扭矩：18lbf - in（2Nm）。

5. 校准参数：产品提供电荷灵敏度、频率响应（50 至 2000Hz）、横向灵敏度和电容等校准参数。

五、配件信息

1. 标配：EH471 安装螺丝（10 - 32 X 0.75 英寸，12PT）。

2. 选配

• 多种电缆组件，如适用于 + 550°F（288°C）的 1001 - ZZZ 电缆组件、适用于 + 900°F（+482°C）的 3075M6 - ZZZ 硬线电缆组件、适用于 + 1000°F（+538°C）的 3076 - ZZZ 柔性电缆组件。

• 1772 - 1 远程电荷转换器。

• 热隔离垫 EM3241 和 EH875 安装螺丝（可使设备温度降低 200°F（93°C），持续约 30 分钟）。

六、注意事项
