高温压电式加速度传感器
+399℃，耐辐射环境，侧边出线
灵敏度：10 pC/g （典型值）
振动极限：500 g
冲击极限：3000 g
频率响应：
20-5000 Hz（±5%），1–7000（±1 dB）
工作温度： -55 ~ +399 ℃
重量：32 克

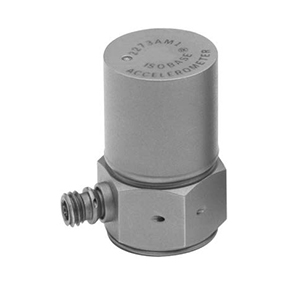

Meggitt® 2273AM1/2273AM20 高温压电式加速度传感器，核反应堆振动及松散零件监测。
一、产品概述
Meggitt® 2273AM1 和 2273AM20 型压电式加速度传感器专为核反应堆振动及松散零件监测系统而设计。2273AM1 和 2273AM20 仅在连接器位置上有所不同：AM1 为侧面安装，AM20 为顶部安装。该传感器为自发电式设备，无需外部电源即可工作。
2273AM1/AM20 采用 Meggitt® 压电晶体元件，在 -55°C 至 +399°C 温度范围内提供平坦的温度响应。该结构设计提供了传感系统与安装基底之间的机械隔离，实现极低的应变灵敏度。外壳采用 Inconel 材料，通过焊接和连接器处玻璃-金属熔融实现气密密封。
二、产品特点
* 耐高温 +399°C
* 抗辐射硬化
* 顶部/侧面连接器
* 自发电式设备，无需外部电源
三、技术规格
除非另有说明，所有典型值均在 +24°C 条件下测得。
| 技术规格 | |||
| 参数 | 单位 | 2273AM1 | 2273AM20 |
| 动态特性 | |||
| 电荷灵敏度（典型值） | pC/g | 10 | 10 |
| 最小值 / 最大值 | pC/g | 9 / 11 | 9 / 11 |
| 频响特性 | 参见幅值响应曲线 | ||
| 谐振频率（典型值 / 最小值） | kHz | 27 / 24 | 27 / 24 |
| 幅值响应 ±5% | Hz | 20 至 5,000 | |
| ±1dB | Hz | 1 至 7,000 | |
| 温度响应 | 参见温度响应曲线 | 参见温度响应曲线 | |
| +204°C 最大值 / 最小值 | % | +10 / 0 | +12 / 0 |
| 2273AM1 +371°C | % | +15 / +5 | |
| 2273AM20 +399°C | % | +20 / +3 | |
| 横向灵敏度 | % | ≤3 | |
| 幅值线性度 | % | 1 | |
| 电气特性 | |||
| 输出极性 | 加速度指向传感器基座方向时输出正极性 | ||
| 电阻 | |||
| 室温（典型值） | GΩ | 1 | 1 |
| 2273AM1 +371°C | MΩ | ≥10 | |
| 2273AM20 +399°C | MΩ | ≥10 | |
| 隔离 | GΩ | ≥1 | |
| 电容 | pF | 660 | |
| 接地方式 | 信号回路与外壳隔离 | ||
| 环境特性 | |||
| 温度范围 | °C | -55 ～ +399 | |
| 湿度防护 | 气密密封 | ||
| 正弦振动极限 | g pk | 500 | |
| 冲击极限 | g pk | 3,000 | |
| 基底应变灵敏度 | g pk/µε | 0.002 | |
| 辐射 | |||
| 累积 Gamma 辐射 | rad | 至 6.2×10^10 | |
| 累积中子辐射 | N/cm² | 至 3.7×10^18 | |
| 物理特性 | |||
| 尺寸 | 参见外形图纸 | ||
| 重量 | g | 32 | 34 |
| 壳体材料 | Inconel | ||
| 连接器 | 10-32 UNF 同轴插座 | ||
| 安装扭矩 | lbf-in (N·m) | 18 (2) | |
