电荷输出加速度传感器（高温型）
电荷输出，高温陶瓷剪切电荷输出加速度传感器，量程 ±2,000 g pk，用于 -71 ～ +260°C 高温振动测量
灵敏度：10 pC/g（1.02 pC/(m/s²)）
量程：±2,000 g pk
频率响应：9,000 Hz（+5%）
谐振频率：≥38 kHz
非线性：≤1%
横向灵敏度：≤5%
冲击极限：±21,000 g pk
工作温度：-71 ～ +260°C
电容：930 pF
重量：11 g

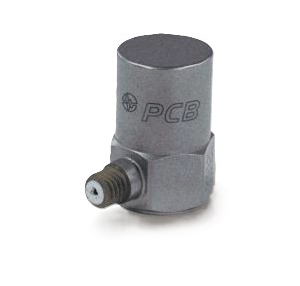

PCB® 357B03 电荷输出加速度传感器（高温型），高温陶瓷剪切电荷输出加速度传感器，量程 ±2,000 g pk，用于 -71 ～ +260°C 高温振动测量。
一、产品概述
Model 357B03 是一款高温陶瓷剪切电荷输出加速度传感器，灵敏度 10 pC/g（1.02 pC/(m/s²)），测量范围 ±2,000 g pk。频率响应（+5%）为 9,000 Hz（+10% 时 12,000 Hz，+3 dB 时 18,000 Hz），谐振频率 ≥38 kHz，冲击极限高达 ±21,000 g pk，工作温度 -71 ～ +260°C。
产品采用钛合金外壳全密封结构，电容 930 pF，10-32 同轴侧端连接器、10-32 内螺纹安装，重 11 g。高灵敏度、大电荷输出配合高温耐受能力，特别适合燃气轮机、发动机、压缩机等旋转机械在高温环境下的振动监测，可另选接地隔离（J）与耐水电缆（W）版本。
二、产品特点
* 高温陶瓷剪切结构，工作温度 -71 ～ +260°C（+500°F）
* 高灵敏度 10 pC/g（1.02 pC/(m/s²)），电荷输出型
* 宽频响：+5% 至 9 kHz，+10% 至 12 kHz，+3 dB 至 18 kHz
* 谐振频率 ≥38 kHz，冲击极限 ±21,000 g pk
* 钛合金外壳、全密封（Hermetic），坚固耐用
* 电容 930 pF，绝缘电阻在 260°C 时 ≥1×10⁸ Ω
* 10-32 同轴侧端连接器，10-32 内螺纹安装，重仅 11 g
* 可选接地隔离（J）与耐水电缆（W）版本
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 357B03 |
| 性能特性 | ||
| 灵敏度（±15%） | pC/(m/s²) | 1.02 |
| 测量范围 | m/s² pk | ±19,600 |
| 频率响应（+5%） | kHz | 9（下限由外部信号适调电子决定） |
| 频率响应（+10%） | kHz | 12 |
| 频率响应（+3 dB） | kHz | 18 |
| 谐振频率 | kHz | ≥38 |
| 非线性 | % | ≤1 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 冲击极限（过载） | m/s² pk | ±206,010 |
| 温度范围 | °C | -71 ～ +260 |
| 温度响应 | %/°F | 见曲线（See Graph） |
| 基座应变灵敏度 | (m/s²)/µε | 0.002 |
| 电气特性 | ||
| 电容 | pF | 930 |
| 绝缘电阻（500°F [260°C]） | Ω | ≥1×10⁸ |
| 绝缘电阻（70°F [21°C]） | Ω | ≥1×10¹² |
| 输出极性 | 负 | |
| 物理特性 | ||
| 敏感元件 | 陶瓷 | |
| 敏感结构 | 剪切 | |
| 外壳材料 | 钛 | |
| 密封 | 全密封（Hermetic） | |
| 尺寸（六角 × 高） | mm | 1/2 in（12.7）× 20.6 |
| 重量 | g | 11 |
| 电气连接器 | 10-32 同轴插座 | |
| 电气连接位置 | 侧端 | |
| 安装螺纹 | 10-32 内螺纹 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
