电荷输出加速度传感器（三轴）
电荷输出，微型三轴陶瓷剪切电荷输出加速度传感器，M3 安装，用于高温窄空间三方向振动同步测量
灵敏度：3.0 pC/g（0.306 pC/(m/s²)）
量程：±1,000 g pk
频率响应：x/y 轴 1 至 10,000 Hz、z 轴 1 至 12,800 Hz（±10%）
谐振频率：≥45 kHz
非线性：≤2%
横向灵敏度：≤5%
冲击极限：±5,000 g pk
工作温度：-60 ～ +200°C
电容：650 pF
重量：4.9 g

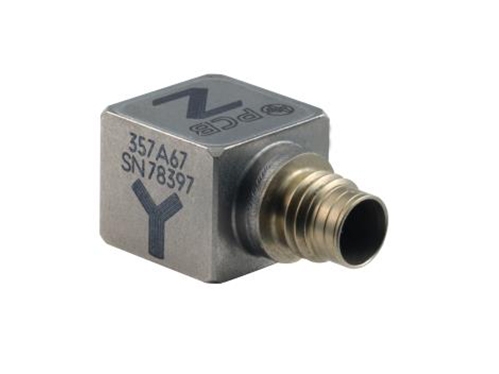

PCB® 357A67 电荷输出加速度传感器（三轴），微型三轴陶瓷剪切电荷输出加速度传感器，M3 安装，用于高温窄空间三方向振动同步测量。
一、产品概述
Model 357A67 是一款微型三轴陶瓷剪切电荷输出加速度传感器，灵敏度 3.0 pC/g（0.306 pC/(m/s²)），测量范围 ±1,000 g pk。底面安装时 x/y 轴频率响应（±10%）为 1 至 10,000 Hz，z 轴可达 1 至 12,800 Hz；谐振频率 ≥45 kHz，工作温度 -60 ～ +200°C（短时可耐受 -60 ～ +260°C）。
传感器尺寸仅 19.8 × 11.4 × 10.2 mm、重 4.9 g，钛合金外壳全密封，采用 M3×0.5 内螺纹安装、1/4-28 4 针连接器，需另配专用低噪 PFA 电缆 523R10 使用。电容 650 pF，负极性输出，适合在狭窄空间对三个方向振动进行同步测量。
二、产品特点
* 三轴电荷输出，同步测量 X/Y/Z 三方向振动
* 陶瓷剪切式敏感元件，结构微型（19.8 × 11.4 × 10.2 mm）
* 灵敏度 3.0 pC/g（0.306 pC/(m/s²)），量程 ±1,000 g pk
* z 轴频响（±10%）达 12,800 Hz，谐振频率 ≥45 kHz
* 钛合金外壳、全密封，可工作至 200°C（短时 260°C）
* 高电容 650 pF，绝缘电阻在 260°C 时仍 >1×10⁸ Ω
* 仅重 4.9 g，M3 细牙内螺纹，便于狭小空间安装
* 配用低噪 PFA 三同轴电缆 523R10（另购）
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 357A67 |
| 性能特性 | ||
| 灵敏度（±15%） | pC/(m/s²) | 0.306 |
| 测量范围 | m/s² pk | ±9,800 |
| 频率响应（±10%）（x 或 y 轴，底面安装） | Hz | 1 至 10,000 |
| 频率响应（±10%）（z 轴） | Hz | 1 至 12,800 |
| 频率响应（±10%）（x 或 y 轴，非底面安装） | Hz | 1 至 5,500 |
| 谐振频率 | kHz | ≥45 |
| 非线性 | % | ≤2 |
| 横向灵敏度 | % | ≤5 |
| 环境特性 | ||
| 冲击极限（过载） | m/s² pk | ±49,000 |
| 温度范围 | °C | -60 ～ +200 |
| 温度范围（生存极限） | °C | -60 ～ +260 |
| 温度响应 | %/°F | 见曲线（See Graph） |
| 基座应变灵敏度 | (m/s²)/µε | 0.5 |
| 电气特性 | ||
| 电容 | pF | 650 |
| 绝缘电阻（70°F [21°C]） | Ω | >1×10¹¹ |
| 绝缘电阻（500°F [260°C]） | Ω | >1×10⁸ |
| 电气隔离（壳体） | Ω | ≥1×10⁸ |
| 输出极性 | 负 | |
| 物理特性 | ||
| 敏感元件 | 陶瓷 | |
| 敏感结构 | 剪切 | |
| 外壳材料 | 钛 | |
| 密封 | 全密封（Hermetic） | |
| 尺寸（长 × 宽 × 高） | mm | 19.8 × 11.4 × 10.2 |
| 重量 | g | 4.9 |
| 电气连接器 | 1/4-28 4-Pin | |
| 安装螺纹 | M3 × 0.50 内螺纹 | |
| 安装扭矩 | N-cm | 45 至 55 |
