高温压电式加速度传感器
+482℃，耐辐射环境
灵敏度：10 pC/g
振动极限：500 g
冲击极限：3000 g
频率响应：
1-5000 Hz（±5%），1–7000 Hz（±1 dB）
工作温度： -55~+482 ℃
重量：30 克

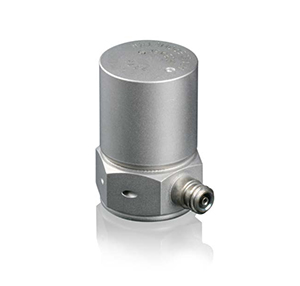

Meggitt® 2276 高温压电式加速度传感器，核辐射环境及极端高温振动测量。
一、产品概述
Meggitt® 2276 型是一款精密压电式加速度传感器，专为承受极端高温的结构冲击与振动测量而设计。该传感器能够在 Gamma 射线和中子辐射环境下正常工作。该传感器配有侧面 10-32 插座和六角底座结构，采用 10-32 或 M5 中心螺柱安装。该传感器为自发电式设备，无需外部电源即可工作。
2276 采用 Meggitt® 压电晶体元件，压缩式结构设计。该设计提供了安装基底应变与传感元件的机械隔离，实现极低的应变灵敏度。经过特殊工艺处理，确保在 -55°C 至 +482°C 温度范围内获得准确数据。该传感器采用 Inconel 材料，通过焊接和连接器处玻璃-金属熔融实现气密密封。信号接地端与外壳相连。
二、产品特点
* 耐高温 +482°C
* 抗辐射硬化
* Inconel 结构
* 自发电式设备，无需外部电源
三、技术规格
除非另有说明，所有典型值均在 +24°C 条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 数值 |
| 动态特性 | ||
| 电荷灵敏度 | ||
| 典型值 | pC/g | 10.0 |
| 最小值 | pC/g | 9.0 |
| 频响特性 | 参见幅值响应曲线 | |
| 谐振频率 | kHz | 27 |
| ±5% | Hz | 1 至 5,000 |
| ±1dB | Hz | 1 至 7,000 |
| 温度响应 | 参见温度响应曲线 | |
| 横向灵敏度 | % | ≤3 |
| 幅值线性度 | % | 1 |
| 电气特性 | ||
| 输出极性 | 加速度指向传感器基座方向时输出正极性 | |
| 电阻 | ||
| 室温（典型值） | GΩ | 1 |
| +482°C | KΩ | ≥100 |
| 电容 | pF | 660 |
| 接地方式 | 信号接地端与外壳相连 | |
| 环境特性 | ||
| 温度范围 | °C | -55 ～ +482 |
| 湿度防护 | 气密密封 | |
| 正弦振动极限 | g pk | 500 |
| 冲击极限 | g pk | 3,000 |
| 基底应变灵敏度 | g pk/µε | 0.002 |
| 辐射 | ||
| 累积 Gamma 辐射 | rad | 至 6.2×10^10 |
| 累积中子辐射 | N/cm² | 至 3.7×10^18 |
| 物理特性 | ||
| 尺寸 | 参见外形图纸 | |
| 重量 | g | 30 |
| 壳体材料 | Inconel | |
| 连接器 | 10-32 同轴 | |
| 安装扭矩 | lbf-in (N·m) | 18 (2) |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
