Endevco 传感器转接配件完整选型对照表（EJ系列+2917M+安装螺柱）
适用范围：所有10-32 Microdot接口加速度传感器/压电传感器、IEPE/电荷测试系统、振动冲击试验
通用电气参数：50Ω阻抗、全金属屏蔽、低噪声、无信号衰减

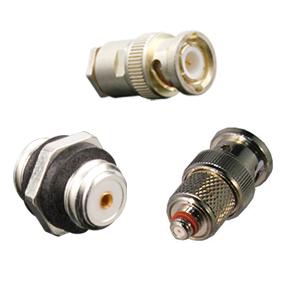

一、常温信号转接器（标准工况 ≤120℃）
型号 | 接口方式（输入→输出） | 核心功能 | 最佳使用场景 | 替代/备注 |
EJ1183 | 10-32 公头 → BNC 母座 | Microdot 转通用 BNC 转接 | 传感器出线接BNC长线、线缆中间过渡，现场最通用款 | 标准常温标配 |
EJ21 | 10-32 母座 → BNC 公头 | 仪器面板直插式转接 | 直接拧在适调仪/数采BNC口，省去短BNC线，狭小机箱布线 | 设备端固定专用 |
EJ34 | 10-32 母座 ↔ 10-32 母座（直通） | Microdot 线缆延长对接 | 两根Microdot公头线缆拼接、测点出线过短加长 | 等效型号：070A05 |
EJ277 | 多针航空插头 → 单路10-32 | 多针传感器分路输出 | 适配5针/7针航空接口三轴加速度传感器 | 多通道分离专用 |
二、高温专用信号转接器（高温工况 ≤260℃）
说明：替代常温EJ系列，适配发动机、排气、高温环境，搭配3076A高温线缆
型号 | 接口方式 | 对应常温款 | 使用场景 |
2917M5 | 10-32公 → BNC母 | EJ1183 高温版 | 高温测点线缆转接BNC |
2917M6 | 10-32母 → BNC公 | EJ21 高温版 | 高温工况仪器面板直插 |
2917M7 | 双10-32母直通 | EJ34 高温版 | 高温线缆对接延长 |
三、机械安装转接螺柱（只改螺纹、不传信号）
型号 | 螺纹转换规格 | 用途说明 |
2981-12 | 10-32 外螺纹 ↔ 10-32 外螺纹 | 标准加长安装螺柱 |
2981-4 | 10-32 外螺纹 ↔ M5 外螺纹 | 适配M5常规测点安装孔 |
2984M3 | 6-32 安装孔转 10-32 外螺纹 | 美式小孔位适配Microdot传感器 |
2980M系列 | 绝缘安装基座/隔离螺柱 | 消除地回路、降低测试噪声 |
四、快速选型口诀（现场一键判断）
• 普通传感器接BNC长线 → EJ1183
• 直接拧在仪器BNC面板上 → EJ21
• 两根传感器线需要对接加长 → EJ34 / 070A05
• 高温环境（发动机/排气） → 2917M5/M6/M7
• 多针三轴传感器分单路信号 → EJ277
• 安装螺纹不匹配、需要转接底座 → 2981 / 2984M / 2980M
五、配套线缆搭配规则
• 常温测试：3060A 标准线缆 + EJ系列转接件
• 高温测试：3076A 耐高温线缆 + 2917M 高温转接件
