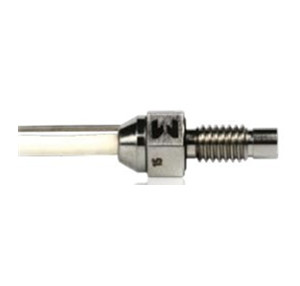

Endevco® 8510C 压阻式压力传感器，微型化绝对压力测量。
一、产品概述
Endevco® 8510C 是一款微型化、高灵敏度压阻式压力传感器，专为绝对压力测量设计。膜片后方空间经抽真空并玻璃密封，提供绝对压力参考基准。提供 15、50、100 psia 三种量程，满量程输出 225 mV。
搭载四臂全桥应变计，离子注入于独特的微机械加工硅膜片中，兼顾最大灵敏度与宽频响特性。内置混合温度补偿电路，在 -18 ～ +93°C 温度范围内提供稳定性能。具有优异线性度（可达 3 倍量程）、高抗冲击能力和出色的热瞬态稳定性。
二、产品特点
* 15、50、100 psia 三种量程
* 225 mV 满量程输出
* 绝对压力参考
* 可达 3 倍量程线性度
* 螺纹安装，高谐振频率
三、技术规格
以下性能规格均为典型值，以 +24°C、100 Hz 和 10 Vdc 为参考，除非另有说明。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||||
| 参数 | 单位 | 8510C-15 | 8510C-50 | 8510C-100 |
| 动态特性 | ||||
| 量程 | psia | 0 ～ 15 | 0 ～ 50 | 0 ～ 100 |
| 灵敏度 | mV/psi 典型值（最小值） | 15.0（9.3） | 4.5（2.8） | 2.25（1.4） |
| 综合精度：非线性 + 重复性 + 压力迟滞 | %FSO RSS 最大值 | 0.5 | 0.4 | 0.4 |
| 非线性，独立 | %FSO 典型值 | 0.15 | 0.1 | 0.1 |
| 重复性 | %FSO 典型值 | 0.1 | 0.1 | 0.1 |
| 压力迟滞 | %FSO 典型值 | 0.1 | 0.1 | 0.1 |
| 零点测量输出 | mV 最大值 | ±20 | ±20 | ±20 |
| 3 倍量程后零点漂移 | ±% 3x FSO 最大值 | 0.2 | 0.2 | 0.2 |
| 热零点漂移 | ||||
| -18 ～ +93°C | ±% FSO 最大值 | 3 | 3 | 3 |
| 热灵敏度偏移 | ||||
| -18 ～ +93°C | ±% 最大值 | 3 | 3 | 3 |
| 谐振频率 | Hz | 180,000 | 320,000 | 500,000 |
| 3 倍量程非线性 | % 3x FSO | 1 | 1 | 1 |
| 安装扭矩零点漂移 | %FSO | 0.2 | 0.5 | 0.5 |
| 热瞬态响应 | psi/°C | 0.005 | 0.005 | 0.018 |
| 闪光响应 | 等效 psi | 0.1 | 0.3 | 0.6 |
| 预热时间 | ms | 1 | 1 | 1 |
| 加速度灵敏度 | 等效 psi/g | 0.00015 | 0.00015 | 0.00015 |
| 破坏压力（膜片） | psia 最小值 | 75 | 250 | 400 |
| 壳体承压 | psia 最小值 | 1,000 | 1,000 | 1,000 |
| 电气特性 | ||||
| 满量程输出 | mV | 典型值 225（最小值 140），10.0 Vdc 条件下 | ||
| 激励电压 | Vdc | 推荐 10.0，最大 15 | ||
| 电桥配置 | 有源四臂压阻式全桥 | |||
| 输出极性 | 压力升高时正输出 | |||
| 电阻 | ||||
| 输入 | Ω | 典型值 2,600，最小值 1,700 | ||
| 输出 | Ω | 典型值 1,500，最大值 2,200 | ||
| 绝缘电阻 | 50 V 下 ≥100 MΩ：引线-壳体 / 引线-屏蔽层 / 屏蔽层-壳体 | |||
| 噪声 | 典型值 5 μV rms（DC ～ 50,000 Hz）；最大值 50 μV rms（DC ～ 50,000 Hz） | |||
| 物理特性 | ||||
| 壳体 / 材料 | 不锈钢（17-4 PH CRES） | |||
| 一体式线缆 | 四芯 #32 AWG ETFE 绝缘引线，编织屏蔽层，硅胶护套，30 ±6 in（760 ±150 mm） | |||
| 安装 / 扭矩 | 10-32 UNF-2A 螺纹外壳，长 0.438 in（11.12 mm）/ 15 ±5 lbf-in（1.7 ±0.6 N·m） | |||
| 重量 | 2.3 克（线缆重 9 克/米） | |||
| 环境特性 | ||||
| 介质 | 内部环氧密封，兼容洁净干燥气体介质。接触 CRES、陶瓷、硅、Parylene C、环氧树脂、硅胶和 O 形圈。如需用于水或腐蚀性介质，请联系工厂获取防护改造和安装注意事项，以延长使用寿命 | |||
| 温度范围 | °C | -54 ～ +121 | ||
| 振动极限 | g pk | 1,000 | ||
| 加速度极限 | g | 1,000 | ||
| 冲击极限 | 20,000 g，100 μs 半正弦脉冲 | |||
| 湿度防护 | 50 V 下绝缘电阻 >100 MΩ，按 MIL-STD-202E 方法 103B 条件 B 测试 | |||
| 校准数据 | ISO17025 校准包括：量程、灵敏度、非线性、重复性、迟滞、零点测量输出、3 倍量程后零点漂移、热零点漂移和热灵敏度偏移 | |||
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，可为您提供Endevco品牌全系列产品：加速度传感器、压力传感器、传声器、航空航天用传感器以及配套仪器线缆等。如需了解更多Endevco产品信息、技术方案、产品定价、定制化服务或校准支持，请致电深圳总部电话 0755-83283120。
