便携式振动校准系统
现场与实验室自动化校准加速度、速度等振动传感器
适配传感器：加速度、速度
传感操作方式：ICP®（IEPE）、电荷输出
频率范围：5 ～ 10,000 Hz（100 g 负载）
测量不确定度（k＜2）：1.5 %（100 Hz 参考频率）
最大加速度：10 g pk
测试类型：频率扫描、幅值扫描（线性度）

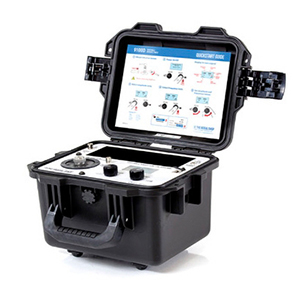

PCB® K9140D 便携式振动校准系统，现场与实验室自动化校准加速度、速度等振动传感器。
一、产品概述
PCB® K9140D 便携式振动校准系统（9140 系列）是 PCB 集团旗下 TMS（The Modal Shop）推出的振动传感器校准套件，包含 C9110D-T 便携式振动校准器、9155D 精密传感器校准工作站软件、校验传感器（含线缆）与 9100-USB00 USB 连接线，9155D 软件由客户自行安装于所配 Windows PC。9140 系列把校准实验室带到您的传感器现场，以出众的便携性与自动化完成振动传感器校准，校准结果可靠、数据可长期保存与调取，可经受 ISO 17025 计量评审的检验。
系统将 C9110D-T 便携式振动校准器与 9155D 精密传感器校准工作站两大平台合二为一：校准器坚固可靠，适用于能源、工业与军工现场等严苛环境；9155D 软件提供实验室级的控制、自动化与数据管理。只需一次鼠标点击即可自动执行频率扫描或幅值扫描，测试设置保存于 9155D Windows 软件并直接控制校准器，测量结果实时回传 PC，并可生成受认可校准服务所需的完整报告。系统电池供电、整机收纳于坚固的 Pelican Storm Case™ 防护箱，专为携带至外场使用而设计。
二、产品特点
* 电池供电设计，专为现场差旅使用；整套便携式振动校准器收纳于坚固的 Pelican Storm Case™ 防护箱
* 将校准实验室带到传感器现场——现场即可完成符合 ISO 17025 要求的受认可校准
* 9155D 校准软件一键自动执行频率扫描与幅值扫描（线性度），测量数据自动判读、归档并生成校准报告
* 系统操作简单，用户数小时即可熟练掌握
* 适配加速度、速度传感器，支持 ICP®（IEPE）与电荷输出类型；软件另支持电压输出、差分电荷、压阻、电容类型（相应信号适调需另配）
* 支持现场测试前后的即时传感器验证，以及安装现场的传感器校准与验证
* 面向 ISO 17025 认可要求设计：支持周期系统校验、测试设备文档化，以及被测传感器的测试参数、通过/失败判据与结果记录
* 计量溯源：校准可溯源至 NIST（项目号 17014/17004），校准过程符合 ISO 9001 与 ISO 17025
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | K9140D |
| 性能特性 | ||
| 适配传感器类型 | 加速度、速度 | |
| 传感操作方式 | ICP®（IEPE）、电荷输出 | |
| 软件支持的其他传感类型 | 电压输出、差分电荷、压阻、电容（信号适调需另配） | |
| 频率范围 | Hz | 5 ～ 10,000（100 g 负载下测得） |
| 测量不确定度（k＜2） | % | 1.5（100 Hz 参考频率下） |
| 最大加速度 | g pk | 10 |
| 测试类型 | 频率扫描、幅值扫描（线性度） | |
| 最大频率点数 | 200 | |
| 每轴最大通过/失败判据 | 8 项（6 项频响、1 项参考频率灵敏度、1 项非线性度） | |
| 参考频率 | 用户可自定义 | |
| 校准数据管理 | Microsoft Access® | |
| 校准证书管理 | Microsoft Excel® | |
| 计量单位 | 公制、英制 | |
| 标准符合性 | ISO 16063-21 (2003) | |
| 软件运行平台 | Windows® PC（客户自备） | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
