激振器（集成功率放大器的微型电动激振器）
用于小型部件、子组件通用振动测试与试验模态分析
最大正弦激振力：31 N pk（7 lbf pk）
随机 RMS 出力：22 N（5 lbf rms）
冲击峰值出力：67 N（15 lbf pk）
最大行程：13 mm pk-pk（连续）
频率范围：DC 至 9,000 Hz
空载最大加速度：70 g pk
重量：3.10 kg

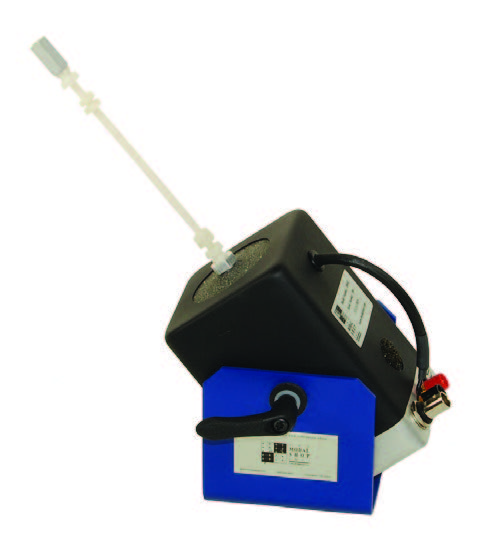

PCB® K2007E01 激振器（集成功率放大器的微型电动激振器），集成功率放大器的微型 SmartShaker™ 激振器，用于小型部件、子组件通用振动测试与试验模态分析。
一、产品概述
K2007E01 是 The Modal Shop 出品的 Mini SmartShaker™ 微型电动激振器，将新一代超紧凑精密功率放大器集成于基座内，额定正弦激振力 31 N（7 lbf）峰值，连续行程 13 mm（0.5 in）峰峰值，最大频率 9,000 Hz。无需外置功放，将动态信号分析仪或函数发生器的激励信号直接接入基座 BNC 接口即可驱动；随机 RMS 出力 22 N，冲击峰值出力 67 N，空载最大加速度 70 g pk。产品采用碳纤维复合材料板簧悬挂与隔离线性轴承，抗悬挂损伤、失真低；耳轴安装基座配 EasyTurn™ 手柄，便于任意方向安装与对位，台面 10-32 螺纹可承载最高 0.907 kg（2 lb）负载。随套件附 60 W 通用电源（19 V DC）、10-32 尼龙推杆套件与重型运输箱，亦可用任意 12-21 VDC 电源直接驱动，适合实验室台式激励、教学实验与便携现场测试。
二、产品特点
* 内置超紧凑精密功率放大器，免除笨重外置功放，信号可直接输入
* 正弦激振力 31 N（7 lbf）pk，行程 13 mm（0.5 in）pk-pk
* 频率范围 DC 至 9,000 Hz（负载相关），随机出力 22 N，冲击出力 67 N
* 碳纤维复合材料板簧悬挂系统，坚固耐用，避免小激振器常见悬挂损伤
* 10-32 安装螺纹插口，支持最高 0.907 kg（2 lb）载荷
* 功放效率 92%，多档增益与静音功能，削波/过温 LED 指示及过温、过流自动关断保护
* 耳轴基座配 EasyTurn™ 手柄，安装定位便捷
* 附 10-32 尼龙推杆（提供电气隔离与柔性连接）及重型运输箱
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | K2007E01 |
| 性能特性 | ||
| 输出力（正弦峰值，自然风冷） | N pk | 31 |
| 输出力（随机 RMS，自然风冷） | N rms | 22 |
| 输出力（冲击峰值） | N pk | 67 |
| 行程长度（连续，pk-pk） | mm | 13 |
| 行程长度（限位之间） | mm | 14 |
| 频率范围（负载相关） | Hz | DC 至 9,000 |
| 加速度（空载） | g pk | 70 |
| 加速度（0.045 kg 负载） | g pk | 35 |
| 加速度（0.454 kg 负载） | g pk | 6.4 |
| 加速度（0.907 kg 负载，最大载荷） | g pk | 3.3 |
| 最大电流 | A | 8 |
| 动圈直流电阻（标称） | Ω | 0.37 |
| 环境特性 | ||
| 冷却方式 | 自然对流（Convection） | |
| 工作环境数据 | datasheet 未单独列出温度/湿度环境参数 | |
| 电气特性 | ||
| 功放效率 | % | 92 |
| 输入电压（RMS，满输出、依增益） | VAC | 0 至 1 |
| 输入电压（绝对最大值，RMS） | VAC | 1.9 |
| 输入电源 | VDC | 12 至 21 |
| 输出功率（基于随附 19 V DC 电源） | W | 55 |
| 失真（典型值，1 kHz、1 W 时 THD+噪声） | % | <0.02 |
| 离散增益档位（标称） | 静音、10 dB、18 dB、24 dB | |
| 报警指示（LED） | 削波与过热 | |
| 关断保护 | 过温与过流 | |
| 物理特性 | ||
| 动圈质量（标称） | kg | 0.045 |
| 悬挂刚度（标称） | N/mm | 2.63 |
| 输入连接器 | BNC 插座 | |
| 输出连接器 | 微型接线柱 | |
| 台面安装螺纹 | 10-32 | |
| 尺寸（高 x 宽 x 深，标称） | mm | 135 x 171 x 89 |
| 重量 | kg | 3.10 |
