ICP® 阻抗头传感器（力-加速度）
同点同步测量驱动点激振力与加速度
用于机械阻抗测量与模态测试
灵敏度（力）：22.4 mV/N
灵敏度（加速度）：100 mV/g
量程（力）：±222.4 N pk
量程（加速度）：±50 g pk
频率范围（±5%，加速度）：1 至 5,000 Hz
最大冲击：3,000 g p）
工作温度：-26 ～ +95°C
重量：19.2 gm

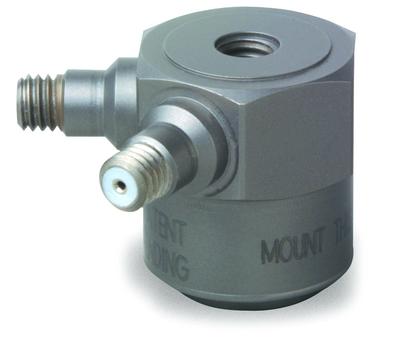

PCB® 288D01 ICP® 阻抗头传感器（力-加速度），ICP® 阻抗头，同点同步测量驱动点激振力与加速度，用于机械阻抗测量与模态测试。
一、产品概述
288D01 是 PCB 推出的 ICP® 阻抗头（驱动点传感器），将石英压缩式力敏感元件与陶瓷剪切式加速度敏感元件集成于同一钛合金壳体，可在同一点同步测量激励力与加速度响应。力通道灵敏度 22.4 mV/N（100 mV/lb），量程 ±222.4 N pk（±50 lbf pk）；加速度通道灵敏度 10.2 mV/(m/s²)（100 mV/g），量程 ±490.5 m/s² pk（±50 g pk）。传感器加速度通道频率响应 1 至 5,000 Hz（±5%）、0.7 至 7,000 Hz（±10%），力向刚度 0.35 kN/µm，安装谐振频率 ≥20 kHz；宽带分辨率力向 0.0089 N rms、加速度向 0.02 m/s² rms。焊接气密密封、工作温度 -26 ～ +95°C，两端均为 10-32 内螺纹，可经安装螺柱串接于激振器与试件之间，用于结构驱动点阻抗/导纳测量与模态激励点力-运动同步监测。
二、产品特点
* ICP® 阻抗头，力与加速度集成一体，实现真正的驱动点（同点）测量
* 力通道：石英压缩式，灵敏度 100 mV/lb（22.4 mV/N），量程 ±50 lbf pk
* 加速度通道：陶瓷剪切式，灵敏度 100 mV/g（10.2 mV/(m/s²)），量程 ±50 g pk
* 力向放电时间常数 ≥60 s，适合低频力测量；加速度频响 1 至 5,000 Hz（±5%）
* 安装状态谐振频率 ≥20 kHz，未安装无负载时 >40 kHz
* 钛合金壳体，焊接气密密封，可承受 3,000 g pk 冲击
* 宽带分辨率：力 0.0089 N rms，加速度 0.02 m/s² rms
* 两端 10-32 内螺纹，便于与激振器及试件串接安装
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 288D01 |
| 性能特性 | ||
| 灵敏度（±10%，加速度） | mV/(m/s²) | 10.2 |
| 灵敏度（±10%，力） | mV/N | 22.4 |
| 量程（加速度） | m/s² pk | ±490.5 |
| 量程（力） | N pk | ±222.4 |
| 频率范围（±5%，加速度） | Hz | 1 至 5,000 |
| 频率范围（±10%，加速度） | Hz | 0.7 至 7,000 |
| 上升时间（力） | µs | <10 |
| 谐振频率（安装状态） | kHz | ≥20 |
| 谐振频率（未安装，无负载） | kHz | >40 |
| 相位响应（±5°） | Hz | 4 至 5,000 |
| 宽带分辨率（加速度） | m/s² rms | 0.02 |
| 宽带分辨率（力） | N rms | 0.0089 |
| 非线性 | % | ±1 |
| 横向灵敏度（对加速度） | % | ≤5 |
| 最大力 | N | 2,224 |
| 环境特性 | ||
| 工作温度范围 | °C | -26 ～ +95 |
| 温度响应（对加速度） | %/°C | ≤0.09 |
| 温度响应（对力） | %/°C | ≤0.05 |
| 基座应变灵敏度 | (m/s²)/µε | ≤0.007 |
| 最大冲击 | m/s² pk | 29,430 |
| 电气特性 | ||
| 激励电压 | VDC | 22 至 30 |
| 恒流激励 | mA | 2 至 20 |
| 放电时间常数（加速度） | sec | 0.4 至 1.5 |
| 放电时间常数（力） | sec | ≥60 |
| 输出偏置电压 | VDC | 8 至 14 |
| 输出阻抗 | Ohm | <250 |
| 输出极性（加速度） | 正 | |
| 输出极性（力） | 正 | |
| 频谱噪声（1 Hz） | (µm/s²)/√Hz | 1,962 |
| 频谱噪声（10 Hz） | (µm/s²)/√Hz | 490.5 |
| 频谱噪声（100 Hz） | (µm/s²)/√Hz | 98.1 |
| 频谱噪声（1,000 Hz） | (µm/s²)/√Hz | 29.4 |
| 物理特性 | ||
| 传感元件（加速度） | 陶瓷 | |
| 传感元件（力） | 石英 | |
| 传感结构（加速度） | 剪切 | |
| 传感结构（力） | 压缩 | |
| 壳体材料 | 钛 | |
| 密封方式 | 焊接气密 | |
| 尺寸-六角对边 | in | 11/16 |
| 尺寸-高度 | mm | 20.83 |
| 重量 | gm | 19.2 |
| 电气连接器（加速度） | 10-32 同轴插座 | |
| 电气连接器（力） | 10-32 同轴插座 | |
| 安装螺纹（两端） | 10-32 内螺纹 | |
| 安装扭矩 | Nm | 1.1 至 2.2 |
| 力端板质量 | gm | 4.8 |
| 刚度 | kN/µm | 0.35 |
