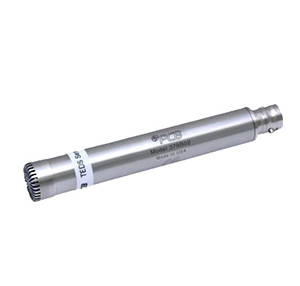

预极化电容传声器系统（1/2 英寸自由场传声器 + ICP® 前置放大器 + TEDS）
ICP® 输出，1/2 英寸预极化自由场传声器系统（带 TEDS），用于自由场声学精密测量
灵敏度：50 mV/Pa（-26 dB re 1 V/Pa）
频率响应：3.75 Hz 至 20,000 Hz（±2 dB）；7 至 10,000 Hz（±1 dB）
固有噪声：15.5 dB(A) re 20 µPa
动态范围：137 dB re 20 µPa（3% 失真限）
输出阻抗：<50 Ω
激励电压：20 ～ 30 VDC
工作温度：-40 ～ +80°C
重量：45.8 g
PCB® 378B02 预极化电容传声器系统（1/2 英寸自由场传声器 + ICP® 前置放大器 + TEDS），1/2 英寸预极化自由场传声器系统（带 TEDS），用于自由场声学精密测量。
一、产品概述
378B02 由 1/2 英寸预极化自由场电容传声器（377B02）与带 TEDS 的 1/2 英寸 ICP® 前置放大器（426E01）组成的成套测量系统，出厂完成系统校准。灵敏度 50 mV/Pa（±1.5 dB，-26 dB re 1 V/Pa），本底噪声仅 15.5 dB(A)，动态范围 137 dB（3% 失真限），频率范围 3.75 Hz 至 20,000 Hz（±2 dB，0° 入射自由场），±1 dB 时为 7 Hz 至 10,000 Hz，下限频率（-3 dB）1.0 至 3.0 Hz。
传声器采用预极化设计，极化电压 0 V，激励电压 20～30 VDC、恒流 2～20 mA，输出阻抗 <50 Ω，输出偏置 10～14 VDC。内置符合 IEEE 1451.4 的 TEDS 数字识别，支持即插即测。不锈钢合金外壳、后部通风、BNC 插座输出，工作温度 -40 ～ +80°C。典型应用包括自由场条件下的环境噪声测量、声功率与噪声源评估以及声级计配套使用。
二、产品特点
* 1/2 英寸预极化自由场电容传声器 + ICP® 前置放大器成套系统，出厂带系统校准与 TEDS
* 灵敏度 50 mV/Pa（±1.5 dB）
* 本底噪声低至 15.5 dB(A)，动态范围 137 dB（3% 失真限）
* 频率范围 3.75 Hz 至 20,000 Hz（±2 dB，自由场）
* 预极化设计，极化电压 0 V，恒流 2～20 mA 供电即用
* 内置符合 IEEE 1451.4 的 TEDS 数字识别
* 不锈钢合金外壳、后部通风，输出阻抗 <50 Ω
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 378B02 |
| 性能特性 | ||
| 标称传声器直径 | 英寸 | 1/2 |
| 频率响应特性（0° 入射） | 自由场（Free-Field） | |
| 灵敏度 (±1.5 dB) | dB re 1 V/Pa | −26 |
| 灵敏度 | mV/Pa | 50 |
| 频率范围 (±2 dB) | Hz | 3.75 至 20,000 |
| 频率范围 (±1 dB) | Hz | 7 至 10,000 |
| 下限频率（-3 dB） | Hz | 1.0 至 3.0 |
| 固有噪声 | dB(A) re 20 µPa | 15.5 |
| 动态范围（3% 失真限） | dB re 20 µPa | 137 |
| TEDS 兼容 | 是（IEEE 1451.4） | |
| 环境特性 | ||
| 工作温度范围 | °C | -40 ～ +80 |
| 灵敏度温度系数（+14 至 +158°F / -10 至 +70°C） | dB/°C | 0.009 |
| 静压系数 | dB/kPa | -0.013 |
| 湿度系数（0 至 100% RH，不凝结） | dB/%RH | ±0.001 |
| 轴向振动影响（0.1 g） | dB re 20 µPa | 63 |
| 电气特性 | ||
| 极化电压 | V | 0（预极化） |
| 激励电压 | VDC | 20 至 30 |
| 恒流激励 | mA | 2 至 20 |
| 输出偏置电压 | VDC | 10 至 14 |
| 最大输出电压 | Vpk | ±7 |
| 输出阻抗 | Ω | <50 |
| 物理特性 | ||
| 外壳材料 | 不锈钢合金 | |
| 通风方式 | 后部（Rear） | |
| 电气接头 | BNC 插座 | |
| 安装螺纹（栅网） | 0.5-60 UNS | |
| 直径（含栅网） | mm | 13.2 |
| 直径（不含栅网） | mm | 12.7 |
| 高度（含栅网） | mm | 91.9 |
| 高度（不含栅网） | mm | 90.9 |
| 重量 | 克 | 45.8 |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
