高温三同轴电缆组件
接头1：1/4-28 四孔插头（隔离，200℃）
接头2：3×10-32 同轴插头
温度范围：-90 ～ +200°C
电缆长度：3.05 m

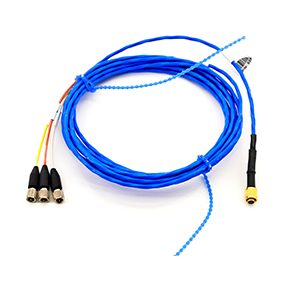

PCB® 523R10 高温三同轴电缆组件，低噪声三同轴 PFA 信号传输电缆（1/4-28 四孔插头转 3×10-32 同轴插头，10 ft，200℃）。
一、产品概述
523R10 是一款用于电荷型三轴传感器的低噪声三同轴电缆组件，采用 PFA 护套，长度 10 ft（3.05 m）。电缆型号为 523，3 组 34 AWG（7/42）同轴芯线绞合成束并作低噪声处理，导体端为 1/4-28 四孔插头且外壳隔离、额定 200℃；采集端经三叉拼接件分出 3 根各 4.5 in 的同轴支线，末端为 10-32 同轴插头（EB）。
该组件工作温度范围 -90 ～ +200°C，PFA 护套耐高温、化学稳定性好，适用于高温环境下电荷型三轴加速度传感器的信号传输，例如燃气轮机、发动机等高温振动测试应用。
二、产品特点
* 3 同轴 34 AWG（7/42）绞合束低噪声结构
* PFA 护套，工作温度范围 -90 ～ +200°C
* 1/4-28 四孔插头外壳隔离，额定 200℃，适合高温应用
* 三叉拼接分出 3×10-32 同轴插头（EB），适配电荷三轴传感器
* 低噪声设计，适配高阻抗电荷信号传输
* 10 ft（3.05 m）标准长度，满足高温测试场景
三、技术规格
除非另有说明，所有规格均在室温条件下测得。
| 技术规格 | ||
| 参数 | 单位 | 523R10 |
| 性能特性 | ||
| 导体数量 | 3（3 同轴） | |
| 电缆类型 | 三同轴-低噪声（绞合束） | |
| 导体规格 | 34 AWG（7/42） | |
| 环境特性 | ||
| 温度范围 | °C | -90 ～ +200 |
| 物理特性 | ||
| 护套材料 | PFA | |
| 电缆长度 | m | 3.05（10 ft） |
| 接头（端1） | 1/4-28 四孔插头，外壳隔离，200℃（SR） | |
| 接头（端2） | 三叉拼接：3×10-32 同轴插头（EB） | |
| 适用传感器 | 电荷型三轴传感器 | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
