Meggitt 1772 型远距离电荷转换器：高温压电传感器的理想搭档
Meggitt 1772 型远程电荷转换器专为高温压电（HTPE）传感器设计，可适配工作温度高达 815°C（1500°F）的传感器，通过抑制传感器共振扩展频率范围，即使在高温下传感器电阻低至 10kΩ 时仍能稳定工作，是极端环境下高精度信号调理的优选方案。
产品特点
- 高温适配性：专为高温压电传感器设计，兼容电阻≥10kΩ 的 HTPE 设备，适配 6243MX、6237M70/71、6245 等系列传感器（按型号区分）。
- 固定增益与低噪声：增益固定为 1mV/pC（±2.5% 精度），宽带噪声（1Hz-10kHz）低至 40μVrms，确保微弱信号的精准转换。
- 两线制设计：输出信号与供电电流共用两根导线，简化布线，适配恒流电源系统（8-20mA）。
- 宽温工作范围：转换器自身工作温度 - 10°C 至 100°C（14°F 至 212°F），耐受 95% 相对湿度、20g 振动（55Hz-2000Hz）和 100g 冲击（3.6ms 半正弦脉冲）。
典型应用
- 航空航天：发动机燃烧室压力监测、高温部件振动测量。
- 能源工业：燃气轮机、锅炉等高温设备的动态压力信号调理。
- 科研实验：材料高温力学性能测试、高温风洞实验中的传感器信号处理。
技术规格
除非另有说明，以下性能参数基于 + 75°F（+24°C）条件。
输入与输出特性
| 参数 |
指标 |
| 输入类型 |
单端输入（一侧接信号地），适配源电阻≥10kΩ、源电容≤1000pF 的传感器 |
| 输入范围 |
3500pCpk |
| 输出类型 |
单端输出（一侧接信号地），输出阻抗≤50Ω |
| 直流偏置 |
+11.5Vdc 至 + 16.0Vdc（全温度范围） |
| 最大输出电压 |
7V 峰峰值（3.5V 峰值） |
噪声性能
| 频率 |
1Hz |
10Hz |
100Hz |
1kHz |
10kHz |
| 噪声密度（μV/√Hz） |
30 |
4 |
0.2 |
0.1 |
0.1 |
增益与频率特性
- 增益温度稳定性：±1%（-10°C 至 100°C，参考 25°C）
- 总谐波失真：<1%（输出信号范围内）
- 频率响应：根据配套传感器型号不同，±5% 带宽覆盖 1Hz-12kHz（具体参考产品组合参数）
电源与物理参数
- 供电要求：24-30VDC 恒流电源，电流 8-20mA
- 预热时间：1.5 分钟（达到 7V 峰峰值输出）
- 重量：最大 2.0 盎司
- 外壳材料：不锈钢
- 连接器：输入为 S-50 系列微型接头，输出为 BNC 同轴接头
型号与适配传感器
| 型号 |
适配传感器 |

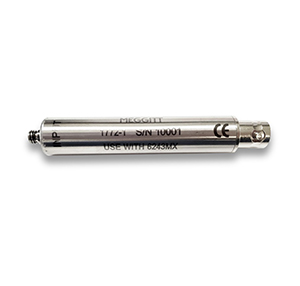

| 1772-1 |
6243MX 系列 |
| 1772-2 |
6237M70/71 系列 |
| 1772-3 |
6245 系列 |
| 1772-4 |
2278 系列（X、Y 轴） |
| 1772-5 |
2278 系列（Z 轴）及 2278-1 系列 |
可选配件
- 1001-XXX：电缆组件（10-32/10-32 接口，10 英尺），适用于 550°F（288°C）以下环境
- 1001M1-XXX：电缆组件（10-32/BNC 接口，10 英尺），BNC 端耐 330°F（165°C）
注意事项
- 输出为直接耦合，阻性负载需电容去耦。
- 选型时需根据传感器型号匹配对应转换器型号，以确保频率响应最优。
- 产品规格可能因持续改进而变更，使用前建议确认最新信息。
