Endevco 2793 型 16 通道 ISOTRON 信号适调仪：多通道振动测试电源与信号调理解决方案
Endevco 2793 型是一款 16 通道 ISOTRON/IEPE 信号适调仪兼电源，专为内置电子压电（IEPE）加速度传感器以及远程电荷转换器（RCC）配套设计。每通道通过两线制恒流源为传感器供电（4 mA 或 10 mA 可选），并将全部输出缓冲，便于驱动长电缆；内部跳线可将放大增益设为 1 倍或 10 倍。每通道配有独立双色 LED 状态指示灯，实时提示短路、开路或正常工作状态。整机采用 1.75 英寸高、19 英寸标准机架安装结构，单通道成本低，是通用振动实验室测试、航空航天与汽车试验台以及高通道数 NVH 测试的理想选择。
产品特点
16 通道高密度集成：单台设备即可为 16 只 IEPE/ISOTRON 传感器或远程电荷转换器供电并调理信号，显著降低高通道数测试的系统成本与占用空间。
恒流源供电可选：每通道提供 4 mA 或 10 mA（±10%）恒流激励，通过内部跳线独立设置，顺应电压大于 18 V，兼容各类恒流制传感器。
增益跳线可选：每通道增益 1 倍或 10 倍，由内部跳线设定，增益精度 ±1.5%（含温度与时间变化）。
宽频带平坦响应：1 Hz ～ 30 kHz 范围内平坦度优于 ±5%（以 1,000 Hz 为基准），上限截止频率典型值 30 kHz。
输出缓冲驱动长电缆：输出阻抗低于 10 Ω（串联至少 40 μF 电容），最大线性输出 10 V pk-pk、输出电流 2.0 mA pk-pk 以上。
LED 状态指示：每通道双色 LED，连接正常显示绿色、输入短路显示红色、传感器移除或开路时熄灭，便于快速排查接线故障。

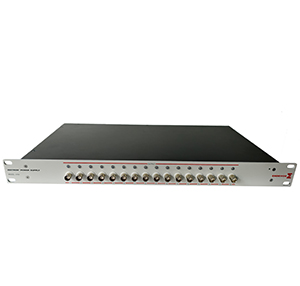

灵活的输出接口：前面板提供 BNC 输出，后板 25 针 “D” 型连接器与前面板 BNC 并联，便于直接接入 D/A 板或数据采集系统。
标准机架安装：19 英寸机架、1.75 英寸高（44 mm × 483 mm × 240 mm），重量仅 1.8 kg，可直接替换原有同类或竞争型号设备。
典型应用
通用振动实验室测试：多测点加速度传感器批量供电与信号调理。
航空航天试验台：发动机、机体结构多通道振动与噪声（NVH）测量。
汽车试验台：整车与零部件振动、道路模拟台架多点同步采集。
高通道数 NVH 测试：大量 IEPE 传感器需同步供电、且对单通道成本敏感的场景。
技术规格
除非另有说明，以下性能参数基于 +24℃、1,000 Hz 参考条件。
输入特性（每通道）
参数 | 指标 |
输入类型 | 单端，恒流两线制系统 |
输入阻抗 | ＞20 kΩ |
激励电流 | 4 mA 或 10 mA（±10%），内部跳线选择，每通道独立设置 |
顺应电压 | ＞18 V（交流与直流分量之和） |
状态指示 | 双色 LED：连接正常绿色 / 输入短路红色 / 输入开路熄灭 |
输出特性
参数 | 指标 |
输出类型 | 单端，一侧接电路地 |
输出阻抗 | ＜10 Ω，与至少 40 μF 电容串联 |
最大线性输出电压 | 10 V pk-pk（3.535 V rms）或更大 |
最大线性输出电流 | 2.0 mA pk-pk 或更大 |
输出接口 | 前面板 BNC；后板 25 针 “D” 型连接器（与前面板 BNC 并联） |
传输特性
参数 | 指标 |
增益 | 1 或 10，内部跳线选择，每通道独立设置 |
增益精度 | ±1.5%（含温度与时间变化） |
频率响应 | 1 Hz ～ 30 kHz 内平坦度 ±5%（参考 1,000 Hz） |
下限截止频率 | 1 Hz（-5%，典型值） |
上限截止频率 | 30 kHz（-5%，典型值） |
幅值线性度 | 读数 1%（基于最佳拟合直线） |
残余噪声 | 输入并接 100 Ω 时最大 45 μV rms（RTI），或最大 100 μV rms（RTO），取较大者 |
总谐波失真 | ＜1%（满量程及以下，增益 0.5 ～ 20.0 任意档位） |
通道串扰 | 最大 20.0 mV rms（RTO）或 1.0 mV rms（RTI），取较大者 |
环境与供电
参数 | 指标 |
工作温度 | 0 ～ +50 ℃ |
存储温度 | ‑54 ～ +85 ℃ |
相对湿度 | 95% R.H. |
电源要求 | 100 / 120 / 220 / 240 VAC，50 ～ 60 Hz（开关选择） |
外形尺寸 | 19 英寸机架安装，44 mm × 483 mm × 240 mm（1.73" H × 19.00" W × 9.45" D） |
重量 | 1.8 kg（3.97 lbs） |
随机附件 | 使用说明书 EW599、交流电源线 |
注意事项
使用前请确认后面板电源电压选择开关置于与当地电网一致的档位（100/120/220/240 VAC），以免损坏设备。

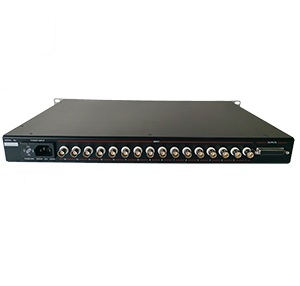

传感器输入接口位于后面板，均为 BNC；若传感器电缆为 10-32（微点）接口，可选用 Endevco EJ21 转接器。
增益与激励电流均由内部跳线设定，调整前请断开电源，并由具备资质的人员操作。
机架安装时请保留顶部与后部足够的散热空间，环境温度不应超过 +50 ℃。
建议定期使用 Endevco 工厂校准服务以维持增益精度，详情可咨询客服。
获取支持
访问 Endevco 中国区授权代理商冠标公司官网www.gp-tm.com或致电深圳总部电话 0755-83283120，获取技术咨询、产品价格、定制服务及校准支持。
