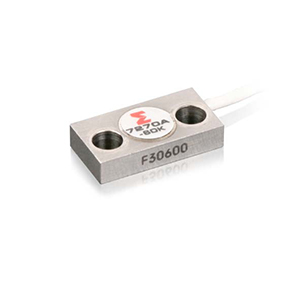

Endevco 7270A 型压阻式加速度传感器：冲击测量的卓越之选

Endevco 7270A 型压阻式加速度传感器是一款专为冲击测量应用精心打造的产品。该系列传感器凭借出色的性能，在航空航天、汽车安全测试、军事装备检测等领域发挥着关键作用，能够精准测量冲击数据，为产品的设计优化和安全评估提供可靠依据。

一、产品特点

1. 宽量程选择：提供 2K（±2,000g）、6K（±6,000g）、20K（±20,000g）、60K（±60,000g）和 200K（±200,000g）多种满量程范围，可满足不同冲击测量场景的需求，无论是轻微冲击还是极端高强度冲击，都能精准测量。

2. 高谐振频率与宽频响应：采用独特的微机械加工压阻式传感器和惠斯通电桥电路，结构紧凑，实现了极高的谐振频率。频率响应在 ±5% 精度范围内，覆盖 0 至 10,000Hz（2K 量程）到 0 至 150,000Hz（200K 量程），能够有效捕捉各种频率的冲击信号，确保测量数据的完整性。

3. 微小零漂：在冲击事件中，零位漂移极小，保证了测量的准确性和稳定性，为后续数据分析提供可靠基础。即使在复杂的冲击环境下，也能精准输出测量数据，减少误差。

4. 轻巧坚固：传感器外壳采用 17 - 4 CRES 材料，重量仅 1.5 克（不含电缆），既轻巧又坚固耐用。扁平的设计有效降低了外壳谐振对测量的影响，确保在各种恶劣环境下都能稳定工作。

5. 多种校准与安装选项：支持 2 至 12Vdc 激励电压（标准为 10V），并提供 5V（M16 选项）、3.3V（M26 选项）等不同激励电压下的校准服务。同时，提供多种安装方式和配件选择，如 4 - 40 高强度螺丝安装，可选配三轴安装块、机械隔离转换套件等，方便用户根据实际需求进行安装和系统配置。

二、技术规格

除非另有说明，以下性能规格均为在 + 75°F（+24°C）、10Vdc 条件下的典型值，并提供可追溯至美国国家标准与技术研究院（NIST）的校准数据。

1. 动态特性

• 线性范围：2K 量程为 2,000g，6K 量程为 6,000g，20K 量程为 20,000g，60K 量程为 60,000g，200K 量程为 200,000g。

• 灵敏度（最小值 / 典型值）：2K 量程为 50/100μV/g，6K 量程为 15/30μV/g，20K 量程为 5/10μV/g，60K 量程为 1.5/3μV/g，200K 量程为 0.5/1μV/g。

• 频率响应（±5%）：2K 量程为 0 至 10,000Hz，6K 量程为 0 至 20,000Hz，20K 量程为 0 至 50,000Hz，6K 量程为 0 至 100,000Hz，200K 量程为 0 至 150,000Hz。

• 固有频率（典型值）：2K 量程为 90kHz，6K 量程为 180kHz，20K 量程为 350kHz，6K 量程为 700kHz，200K 量程为 1,200kHz。

• 冲击极限（最大值）：2K 量程为 10,000g，6K 量程为 18,000g，20K 量程为 60,000g，6K 量程为 180,000g，200K 量程为 200,000g。

• 零测量输出（10V 下最大值）：均为 ±100mV。

• 横向灵敏度（最大值）：均为 5%。

• 热零漂（-30°F 至 + 150°F（-34°C 至 + 66°C））：均为 10mV。

• 热灵敏度漂移：均为 -0.12%/°C。

2. 电气特性

• 激励电压：2 至 12Vdc（标准为 10V）。

• 输入电阻：650 ± 300Ω。

• 输出电阻：650 ± 300Ω。

• 绝缘电阻：在 100Vdc 下，引线（短接在一起）与电缆屏蔽层或外壳之间的绝缘电阻最小值为 100MΩ。

3. 物理特性

• 外壳材料：17 - 4 CRES。

• 重量（不含电缆）：1.5 克。

• 电缆：4 芯 36AWG SPC 屏蔽线，FEP 护套，电缆每英尺重 0.10 盎司（2.83 克 / 英尺）。

• 安装：使用 2 个 4 - 40 高强度螺丝安装，推荐安装扭矩为 8 ± 2lbf - in（0.9N - m）。

4. 环境特性

• 温度范围：工作和存储温度均为 -55°C 至 + 121°C（-67°F 至 + 250°F）。

5. 校准数据：提供灵敏度、零测量输出（ZMO）、输入和输出电阻等校准数据，确保产品测量精度。

三、配件信息

1. 标配配件：EH137 两个 4 - 40 高强度螺丝、EHW265 两个 4 号垫圈。

2. 选配配件：7970 三轴安装块、136 三通道台式直流放大器、K7270AM6 机械隔离转换套件；还有不同安装和校准选项，如 M4（1/4 - 28 螺柱安装套件）、M6（带 1/4 - 28 螺柱的机械隔离封装）、M7（带低噪声电缆的加固型）、M16（5V 激励校准）、M26（3.3V 激励校准）、-Z（仅固定电阻）。

四、注意事项

1. 型号 7270A - XXX - ZZZ 中，“XXX” 表示满量程范围（-2K、-6K 等），“ZZZ” 表示电缆长度（单位为英寸，未指定则默认 48 英寸 ）。

五、获取支持

访问Endevco中国区授权代理商冠标公司官网 www.gp-tm.com 或致电 深圳总部电话0755-83283120，获取技术咨询、产品价格、定制服务及校准支持。
