压阻式加速度传感器
无阻尼，汽车安全测试
ATD行业标准传感器
符合SAE J211/及570
灵敏度：0.8 mv/g
线性范围：±500 g
冲击极限：10,000 g
频率响应：0～3000 Hz
工作温度： -18～+66 ℃
重量：1.4 克

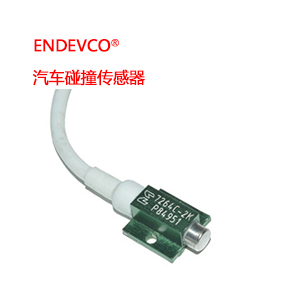

Endevco® 7264C 压阻式加速度传感器，碰撞测试、冲击测量。
一、产品概述
7264C 系列压阻式加速度传感器重量仅约 1 克，专为碰撞测试、恶劣路面测试及类似需要极低质量负载和宽频响应的应用而设计。该传感器符合 SAE J211 冲击测试仪器规范和 SAE J2570 拟人测试规范，可作为 7264-2000 型的直接替代品，其惯性质量中心位置完全一致。
该传感器搭载先进的微机械加工芯片，内置一体式机械限位结构。这种一体化单片传感器在耐用性、稳定性和可靠性方面均优于以往设计。该传感器采用无阻尼传感器设计，满足 NHTSA SA572-S4 对 0.005 阻尼比的要求。凭借低至直流（稳态加速度）的频响特性，该加速度传感器非常适合测量长持续时间瞬态冲击，也是从加速度数据导出速度信息的关键工具。
该加速度传感器内置全桥电路，配备固定电阻用于分流校准。在 10 Vdc 激励电压下，满量程输出为 400 mV。还可选配低于 1% 的横向灵敏度（"T"选项）和低于 ±25 mV 的零点测量输出（"Z"选项）。
推荐搭配 Endevco brand 436 型通用三通道直流信号调理器和电源使用。美国专利号 4,498,229 和 4,605,919。
二、产品特点
* 500 g 和 2000 g 满量程
* 直流响应——长持续时间瞬态
* 0.005 阻尼比——符合 NHTSA SA572-S4
* 机械限位防护
* 小尺寸、高可靠性
* 碰撞与冲击测试
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1964) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | |||
| 参数 | 单位 | 7264C-500 | 7264C-2000 |
| 动态特性 | |||
| 量程 | g | ±500 | ±2000 |
| 灵敏度（100 Hz、10 g 条件下） | mV/g 典型值（最小值） | 0.80（0.40） | 0.20（0.15） |
| 频响特性 | Hz | ||
| ±2% 最大值，以 100 Hz 为参考 | - | 0 至 2000 | |
| ±5% 最大值，以 100 Hz 为参考 | - | 0 至 3000 | 0 至 5000 |
| 安装谐振频率 | Hz | 17,000 | 26,000 |
| 阻尼比 | 最大值 | 0.005 | 0.005 |
| 非线性 | |||
| （读数百分比，至满量程） | % 最大值 | ±1 | ±1 |
| 重复性 | |||
| （满量程冲击后） | 等效 g | 0.2 | 0.2 |
| 横向灵敏度 | % 最大值 | 3（1 可选） | 3（1 可选） |
| 零点测量输出 | mV 最大值 | ±50（±25 可选） | ±50（±25 可选） |
| 热零点漂移 | mV 典型值 | ±10 | ±10 |
| -18 ～ +66°C（参考 24°C） | mV 最大值 | ±25 | ±25 |
| 热灵敏度偏移 | %/°C 典型值 | -0.10 | -0.10 |
| +18 ～ +29°C（参考 24°C） | ±% 典型值 | ±1.0 | ±1.0 |
| 预热时间 | ms 典型值 | 1 | 1 |
| 基底应变灵敏度 | |||
| （符合 ISA 37.2 @ 250 µ应变） | 等效 g | <0.1 | <0.1 |
| 机械限位 | |||
| 典型值 | g | 1,500 | 5,000 |
| 最小值 | g | 750 | 2,500 |
| 电气特性 | |||
| 激励电压 | Vdc | 5 和 10 | |
| 电阻 | |||
| 输入 | Ω | 300 至 900 | |
| 输出 | Ω | 400 至 1,600 | |
| 固定电阻 | Ω | 500 ±1% | |
| 绝缘电阻 | 50 Vdc 下 ≥100 MΩ（引脚-外壳及屏蔽层间） | ||
| 物理特性 | |||
| 壳体材料 | - | 绿色阳极氧化铝合金 | |
| 电气连接 | - | 一体化线缆，四芯 #32 AWG Teflon® 绝缘引线，编织屏蔽层，白色硅胶护套 | |
| 安装扭矩 | - | 适配两枚 0-80 安装螺钉 / 推荐 2.6 in-lbf（0.29 N·m） | |
| 重量 | - | 传感器本体（1.4 克）；线缆（9 克 / 米），典型值 | |
| 环境特性 | |||
| 加速度极限（任意方向） | |||
| 静态 | g | 5,000 | 10,000 |
| 正弦振动 | g pk | 3 kHz 以下 1,000 | 5 kHz 以下 1,000 |
| 冲击（半正弦脉冲持续时间） | 5,000 g，≥300 µs | 10,000 g，≥200 µs | |
| 温度 | |||
| 工作温度 | ℃ | -18 ～ +66°C | |
| 存储温度 | ℃ | -54 ～ +121°C | |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
