压电式加速度传感器
超高频响、+260℃
灵敏度：3.0 pC/g（典型值）
正弦振动极限：1000 g
冲击极限：5000 g
频率响应：1～20,000 Hz（±1 dB）
工作温度： -55～+260 ℃
重量：4.8 克

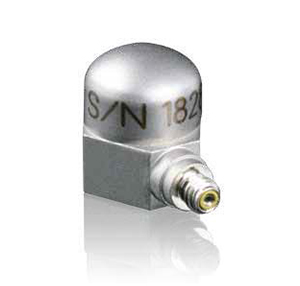

Endevco® 7240C 压电式加速度传感器，高频振动测量。
一、产品概述
Endevco® 7240C 是一款微型轻量压电式加速度传感器，专为高频振动测量设计。其独特的传感器设计在同一封装内实现了高谐振频率与坚固性。该产品采用气密密封设计，可有效防止环境污染，且轻量设计（4.8 克）有效消除了质量加载效应。7240C 为自发电式设备，运行无需外部电源。
搭载 Endevco Piezite® P-8 型晶体元件，采用环形剪切模式工作。该器件具有低基底应变灵敏度、宽频率响应和长期优异的输出稳定性。信号接地端与外壳相连。使用随附的绝缘安装螺柱时，加速度传感器与接地端电气隔离。随附特制低噪声同轴电缆，确保无误差运行。
推荐使用 Endevco 信号调节器型号 2775B、2771C、6634C 或 Oasis 2000（4990A-X 配 428 和/或 433 卡）计算机控制系统配合此高阻抗加速度传感器使用。
二、产品特点
* 轻量设计（4.8 克）
* 气密密封
* 高频测量
* 高温运行（+260°C）
* 宽频带（平坦响应至 30 kHz）
三、技术规格
除非另有说明，所有典型值均在 +24°C、参考频率 100 Hz 条件下测得，符合 ISA-RP-37.2 (1964) 标准。产品附带可溯源至美国国家标准与技术研究院（NIST）的校准数据。
| 技术规格 | ||
| 参数 | 单位 | 7240C |
| 动态特性 | ||
| 电荷灵敏度（典型值） | pC/g | 3.0 |
| 最小值 | pC/g | 2.3 |
| 频响特性 | 参见典型幅值响应曲线 | |
| 谐振频率（典型值） | kHz | 90 |
| 最小值 | kHz | 80 |
| 幅值响应 | ||
| ±1 dB | Hz | 1 至 20,000 |
| ±5% | Hz | 1 至 10,000 |
| 温度响应（-55 ～ +260°C） | 参见典型曲线 | |
| 横向灵敏度 | % | ≤5 |
| 幅值线性度（500g条件下，0 至 5,000g） | % | 1 |
| 电气特性 | ||
| 输出极性 | 加速度方向指向传感器基座时产生正输出 | |
| 绝缘电阻 | GΩ | ≥10 |
| 电容 | pF | 615 至 925 |
| 接地方式 | 信号接地端与外壳相连 | |
| 环境特性 | ||
| 温度范围 | -55 ～ +260°C | |
| 湿度防护 | 气密密封 | |
| 正弦振动极限 | g pk | 1,000 |
| 冲击极限 | g pk | 5,000 |
| 基底应变灵敏度 | ||
| 配 2980M12 及 2980M13 安装螺柱 | eq. g pk/µε | 0.0005 |
| 配 2981-11 安装螺柱 | eq. g pk/µε | 0.005 |
| 物理特性 | ||
| 尺寸 | 参见外形图纸 | |
| 重量 | 4.8 克 | |
| 壳体材料 | 不锈钢 | |
| 连接器 | 同轴，M3 x 0.5 6H 螺纹，配 Endevco 3053 线缆 | |
| 安装扭矩（配 2981-11 安装螺柱） | lbf-in (N·m) | 18 (2) |
四、获取支持
冠标公司作为业内高性能传感测量解决方案提供商，致力于为行业用户提供专业的产品咨询与技术支持服务。长期与国际领先设备制造商合作，团队具备测量系统集成与二次开发能力。获取产品选项、技术规格、应用解决方案、产品报价、定制化服务或校准支持，请致电深圳总部电话：0755-83283120。
