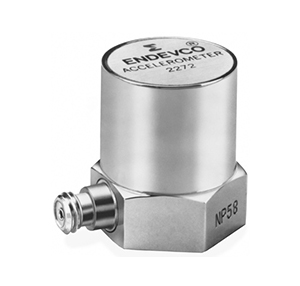

Endevco 2272 型压电加速度传感器：极端温度下的精准振动监测专家

Endevco 2272 型压电加速度传感器专为极端温度环境下的振动测量而设计，能在严苛条件下稳定运行，为用户提供可靠的振动监测数据。无论是航空航天、低温科研，还是其他对温度环境要求苛刻的领域，它都能发挥重要作用。

一、产品特点

1. 长期稳定性：该传感器具备出色的长期稳定性，可在长时间使用过程中保持可靠的性能，减少因性能波动导致的测量误差，为长期监测任务提供稳定的数据支持。

2. 密封设计：采用密封工艺，有效抵御外界恶劣环境的影响，如湿气、灰尘、腐蚀性气体等，确保内部精密元件的正常工作，适用于各种恶劣工业环境和极端气候条件。

3. 超低温适应性：能够在低至 -452°F（-269°C）的极端低温环境下正常工作，满足低温实验、航空航天低温部件监测等特殊场景的振动测量需求。

4. 无需外部电源：作为自发电设备，运行时无需外接电源，简化了安装和使用流程，降低了使用成本，尤其适用于难以获取外部电源的应用场景。

5. 平坦的温度响应：独特的传感元件使其在宽温度范围内拥有异常平坦的温度响应，受温度变化的影响极小，在不同温度条件下都能提供稳定、准确的测量结果。

二、技术规格

除非另有说明，以下性能规格均为在 + 75°F（+24°C）、100Hz 条件下的典型值，符合 ISA - RP - 37.2 (1964) 标准，并提供可追溯至美国国家标准与技术研究院（NIST）的校准数据。

1. 动态特性

• 电荷灵敏度：典型值为 13pC/g，最小值为 10.4pC/g。

• 频率响应：详见典型幅值响应曲线；谐振频率典型值为 30kHz，最小值为 28kHz。

• 幅值响应：在 ±5% 范围内，频率响应为 1Hz 至 5000Hz；在 ±1dB（参考）范围内，频率响应为 1Hz 至 9000Hz。

• 温度响应：详见典型曲线。

• 横向灵敏度：≤3%。

• 幅值线性度（每 1000g，0 至 2000g）：1%。

2. 电气特性

• 输出极性：加速度方向指向设备底部时产生正输出。

• 电阻（+500°F（+260°C）时）：≥10GΩ（常温下），≥100MΩ（在 + 500°F（+260°C）时）。

• 电容：2700pF。

• 接地方式：信号接地与外壳相连，使用隔离安装螺柱时可实现与地的电气隔离。

3. 环境特性

• 温度范围：工作温度范围为 -452°F 至 + 500°F（-269°C 至 + 260°C）。

• 湿度：密封设计，防潮性能良好。

• 正弦振动极限：1000g pk。

• 冲击极限：2000g pk，但短持续时间的冲击脉冲（如金属间碰撞产生的脉冲）可能会激发传感器谐振并导致线性误差，更多细节可查阅 TP290。

• 基底应变灵敏度：0.04equiv. g pk/μ strain。

• 热瞬态灵敏度：0.08equiv. g pk/˚F（0.144equiv. g pk/˚C）。

• 电磁灵敏度：0.0002equiv. g rms/gauss。

• 声灵敏度（140dB SPL 时）：0.001equiv. g；（170dB SPL 时）为 0.03equiv. g。

• 压力（低频至 1000Hz）：0.01equiv. g/psi。

• 盐雾：采用灌封连接器时，符合 MIL - E - 5272 标准。

4. 物理特性

• 尺寸：详见轮廓图。

• 重量：0.95 盎司（27 克）。

• 外壳材料：不锈钢材质，坚固耐用，耐腐蚀。

• 连接器：10 - 32 UNF - 2A 螺纹，可与 Endevco 3000 系列电缆匹配。

• 安装扭矩：18lbf - in（2Nm）。

5. 校准数据：提供电荷灵敏度、电容、最大横向灵敏度、电荷频率响应（20Hz 至 5000Hz，5000Hz 至谐振频率）等校准数据。

三、配件信息

1. 标配配件：2981 - 12 安装螺柱（10 - 32，内六角）、3090C - 120 电缆组件（10 英尺）、EHM464 内六角扳手。

2. 选配配件：2981 - 3 安装螺柱 10 - 32 适配器、133 信号调节器、2771C 在线电荷转换器（IEPE 供电）、2775B 信号调节器、6634C 信号调节器、4990A - X OASIS 2000 计算机控制系统（含 428 和 / 或 433 卡）、CS330 校准低温温度响应配件。
