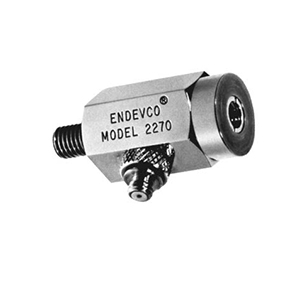

Endevco 2270 型比较标准加速度传感器：校准领域的可靠之选

Endevco 2270 型比较标准加速度传感器是一款在实验室校准领域具有重要地位的产品，它能够为其他加速度传感器的校准工作提供精准、可靠的参考依据，确保测量设备的准确性和一致性。

一、产品特点

1. 专业校准工具：作为实验室级的初级标准加速度传感器，主要用于其他加速度传感器的背对背比较校准，是校准工作中的关键设备。

2. 稳定的性能：采用稳定的晶体材料，具有高度的稳定性和极其平坦的频率响应，能在不同的工作条件下提供可靠的测量数据，确保校准结果的准确性。

3. 可溯源校准：产品提供在 100Hz 频率下可追溯至美国国家标准与技术研究院（NIST）的绝对校准，保证了校准数据的权威性和可信度。

4. 灵活的接地选择：用户可通过输出信号插座上的滚花螺母，方便地将信号接地从接地模式切换为隔离模式，满足不同测试场景的需求，增强了产品的适用性。

5. 适配多种传感器：配备 1/4 - 28 的螺纹孔，深度为 0.5 英寸，用于连接被测单元。同时提供多种规格的附件衬套，可安装使用 2 - 56、6 - 32 或 10 - 32 尺寸的加速度传感器，还可选择带有 4 - 40、4 - 48、8 - 32 和公制 M3x0.5 螺纹的适配器，适配性强。

二、技术规格

除非另有说明，所有规格均为在 75°F（24°C）、100Hz 条件下的典型值，符合 ISA - RP 37.2 (1 - 64) 标准。

1. 动态特性

• 电荷灵敏度：2.2 pC/g ±20%（0.22 pC/ms² ）。

• 频率范围：对于重量不超过 35 克的加速度传感器，频率范围为 2Hz 至 20000Hz；对于重量在 35 克至 100 克之间的加速度传感器，频率范围为 2Hz 至 5000Hz。

• 质量负载效应：由于被测加速度传感器加上适配器或固定装置的质量引起的相对运动导致的灵敏度变化，在 100Hz 频率下，对于不超过 100 克的负载，最大变化为 ±0.2%；在 10kHz 频率下，对于 50 克的负载或在 5kHz 频率下，对于 100 克的负载，变化为 - 2%。

• 冲击运动脉冲持续时间：对于不超过 35 克的加速度传感器，冲击运动脉冲持续时间为 100μs 至 25ms 半正弦波；对于 35 克至 100 克之间的加速度传感器，为 200μs 至 25ms 半正弦波。

• 横向灵敏度：在任何方向上最大为 3%。

• 幅值线性度：在 0 至 15000g 范围内，每增加 1000g，灵敏度大约增加 0.1%。

• 温度响应：在 - 65°F 至 350°F（-54°C 至 177°C）温度范围内，相对于室温，典型偏差为 ±3%。

• 电荷灵敏度时间稳定性：每年最大变化为 ±0.2%。

2. 电气特性

• 电容：1700 pF ±20%。

• 电阻：最小值为 20GΩ；在 350°F（177°C）时，最小值为 5000MΩ。

• 隔离：外壳与安装螺柱以及信号接地之间的隔离电阻最小值为 10MΩ。

• 极性：加速度指向底部时输出为正。

3. 环境特性

• 温度范围：工作温度范围为 -65°F 至 350°F（-54°C 至 177°C）。

• 湿度：采用环氧树脂密封，防潮性能良好。

• 加速度极限：冲击加速度极限为 15000g 峰值，正弦加速度极限为 1000g 峰值。

• 基底应变灵敏度：每 250μ 应变峰值对应的等效 g 峰值为 0.25。

• 电磁灵敏度：在 100 高斯有效值、60Hz 条件下，等效 g 有效值为 0.03。

• 杂散电压灵敏度：在安装螺柱处，每伏对应的等效 g 值为 0.003。

4. 物理特性

• 重量：1.4 盎司（40 克）。

• 外壳材料：采用 17 - 4 PH 不锈钢材质，坚固耐用。

• 输出插座：10 - 32 UNF 螺纹同轴插座型侧面连接器，带接地螺母，可与 Endevco 3090C 电缆组件匹配。

• 安装：集成安装螺柱，规格为 1/4 - 28 UNF 螺纹，长度为 3/8 英寸，用于安装被测传感器的螺纹孔规格为 1/4 - 28 UNF 螺纹，深度为 1/2 英寸。

5. 校准数据

• 标准校准（CS120）：互易校准包括在 100Hz、2g 峰值下的绝对互易灵敏度，以及 20Hz 至 10000Hz 的比较频率响应。测试结果会在正式报告中提供，报告包含横向灵敏度、电阻、电容和频率响应图。

• 可选校准：CS120L 可将频率响应校准下限扩展至 2Hz；CS120H 可将频率响应校准上限扩展至 20000kHz；CS310 为 - 65°F 至 350°F（-54°C 至 177°C）的温度响应校准。

三、获取支持

访问Endevco中国区授权代理商冠标公司官网 www.gp-tm.com 或致电 深圳总部电话0755-83283120，获取技术咨询、产品价格、定制服务及校准支持。
